蒸汽鍋爐結構簡介

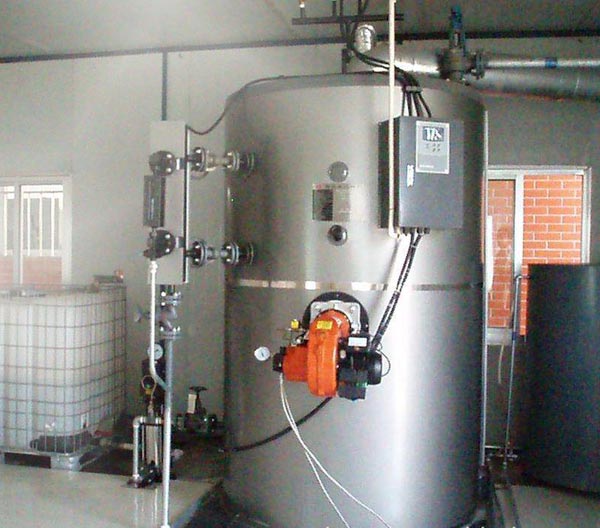

立式蒸汽鍋爐是由上煙室、下煙室、煙管、不銹鋼螺旋紊流條、汽水分離器、給水泵、控制系統、安全輔件等組成。立式煙管式結構，燃燒器側吹，增設擾流片，增強換熱效果，加強傳熱，提高鍋爐熱效。

鍋爐優點
1、水容量大 ,熱效率高,產汽快,蒸汽充足,使用壽命長,配置優質名牌燃燒器和增壓給水泵,燃燒充分,給水及時,噪音低。
2、選配具有自診功能的程序控制器，結有自檢功能、正常狀態顯示、水位控制、壓力控制、安全控制等相關功能。
3、裝配優質安全閥、截止閥、排污閥及各種表計，確保鍋爐安全可靠運行。 立式結構，緊湊而美觀，占地面積小，造型優雅，色澤明快。
4、本體制造符合《鍋爐安全技術監察規程》和《工業鍋爐通用技術條件》。焊接完全符合工藝要求,并經嚴格的探傷和水壓試驗,確保了鍋爐的質量品質。

采用全觸摸控制器

立式蒸汽鍋爐采用觸摸式控制器，該控制器結合了國內燃油、氣鍋爐控制自動化的各種需要和具體應用現狀，采用現代電腦控制技術，而推出的新一代燃油、氣鍋爐控制器。具有可靠性高、自動化程度高、使用方便、操作方便、功能豐富、控制靈活、造型美觀、品種齊全，性能高等優點。對蒸汽鍋爐具有水位控制、蒸汽壓力控制、定時控制、缺水保護、超高水位保護、超壓保護等自動控制功能。

安全保護

●水位保護
采用多重保護鍋爐，配套一至二只板式水位計，可相互比較，發現指示不一致的，可立即校正。水位計應每班進行沖洗，以確定其真實水位。同時還配有電極點水位平衡筒，可以準確的采集水位信號以發出報警或進行給水泵控制。
●壓力保護
蒸汽壓力保護
鍋爐壓力超過額定值時，進行連鎖保護從而降壓，確保鍋爐安全運行。
燃油(氣)蒸汽鍋爐壓力保護與水位一樣，采用多重保護:
① 壓力控制器
一般用二個壓力控制器，將壓力信號轉化為電氣信號的機電轉換裝置，它的功能將壓力高、低不同的信號輸給電氣開關，對外線路進行自動控制或連鎖保護。
常用壓力控制器及電接點壓力表，能使蒸汽壓力超壓報警，達到極限時切斷燃燒器;壓力控制器根據實際運行壓力調節單火或雙火燃燒;
安全閥是鍋爐保護中的最后一道防線，在鍋爐壓力超過極限時，根據安全閥設計所配的整定壓力，排汽泄壓，確保鍋爐正常運行。
●溫度保護
溫度保護是鍋爐安全運行過程中的重要程序，對于蒸汽鍋爐溫度的調節及保護尤為重要;同時在熱水鍋爐超溫時達到調節保護作用。鍋爐常用的溫度保護裝置為雙金屬溫度控制器
●熄火保護
防止爐膛爆炸事件的發生，燃油(氣)鍋爐必須設置熄火保護裝置，功能是監測爐膛內燃燒情況(包括點火，當點火失敗或燃燒中途熄滅時，一般在5秒內重新點火，1秒鐘內運行，關閉進油(氣)電磁閥，并接通和發出聲光報警信號，這時鼓風機繼續運轉，吹掃爐膛內殘余的可燃氣體，經過20～30秒鐘的吹掃后，自動切斷鼓風機及各種輔機電源，鍋爐停止運行。)由火焰監測器和控制裝置組成。火焰監測器的作用是將控制裝置發出火焰存在或中斷的信號。
主要使用的是光電倍增管、光敏電阻和光電池，它們都有紫外型或紅外型，一種光電轉換元件，工作原理將光照輻射的強弱轉變成相應的強弱電流。并呈線性狀態輸出，有時感應電流弱，要通過放大，才能對控制器產生作用。
